| Actubar系列 | GTD/GTE系列 |
 |
GD/GS系列
|
产品特性：

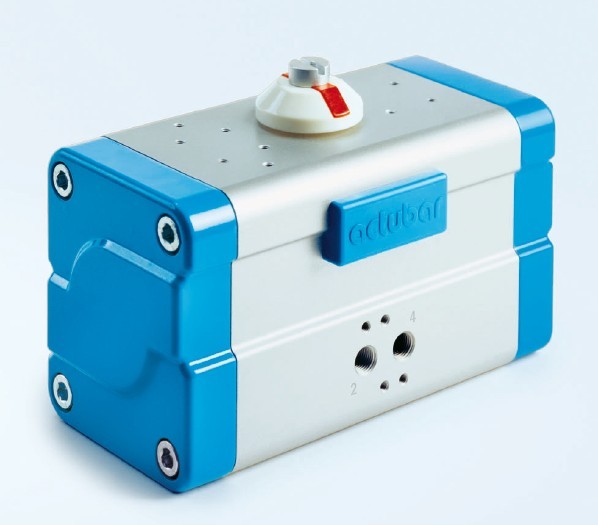

- Actubar系列执行器是bar-vacotrol系统的核心组成部分，和BAR自行研发的附件包括电磁阀、限位开关和定位器等直接安装，无间隙连接，省去了安装支架，为客户提供整体而可靠的自控组件，服务于高端工业领域。

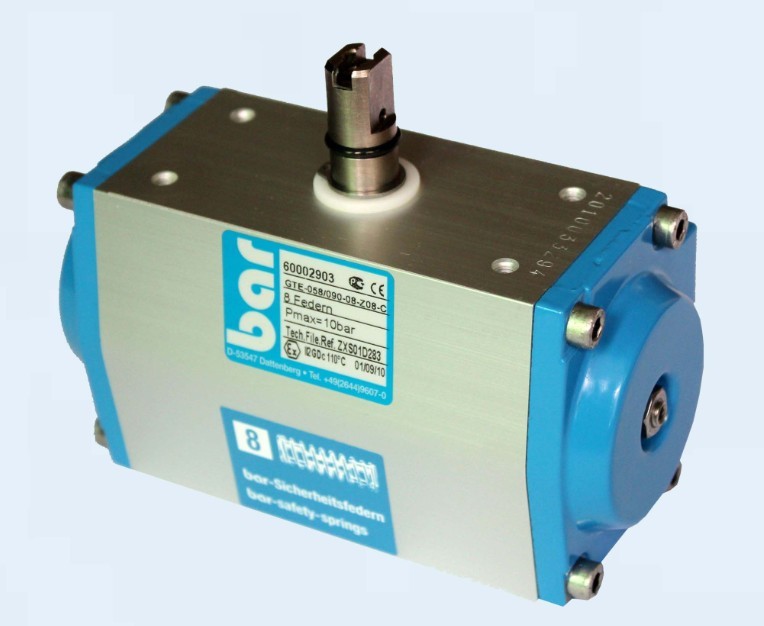

GTD/GTE系列执行器是Actubar系列的补充，可以提供除铝制外的其它材质(适用于特殊工况的不同耐腐涂层或不锈钢材质)，可以提供更大的扭矩范围，不同旋转角度(120°/135°/180°)及三位式分段执行器(如0°-90°-180°)，更适合特殊、严苛的工况需求。

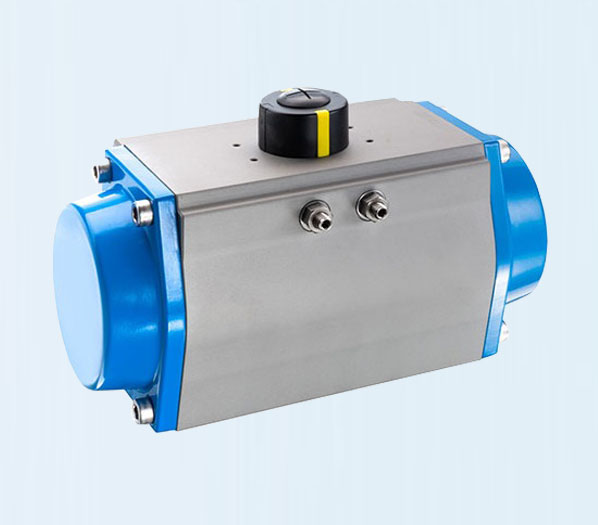

GD/GS系列执行器是bar设计研发的新一代产品，是GTD/GTE系列的替代。有18个不同规格，扭矩范围从2Nm到13040Nm，特殊的设计，结实的构造和技术特点多样性，可以满足不同客户需求。 -
根据 ISO VDI/VDE 3845标准制造，使得BAR全系列执行器可以与各种品牌阀门和附件安装；
-
单双作用外型尺寸相同，可自行安装或拆卸弹簧进行转换，操作安全方便；
-
执行器内部所有组件都经过防腐处理，保证在极为苛刻的工况环境仍能正常运行；
-
执行器内部所有移动的部件均自带轴承，免润滑，使用寿命长，且绝对免维护。
技术参数
| 标准参数 | 选配 |
| 产品描述 |
双活塞执行器
AD/GTD/GD型=双作用
AS/GTE/GS型=单作用(弹簧复位) |
三位式分段执行器
0°-45°-90°或0°-90°-180（中间位置可调） |
| 工作原理 |
齿轮齿条双活塞
单作用带有BAR安全弹簧，自动复位 |
|
| 安装位置 |
任意方向 |
|
| 标准配置 |
执行器与信号单元连接标准：
VDI/VDE 3845（NAMUR）、VDI/VDE 3847
执行器与电磁阀的连接标准：
VDI/VDE 3845、 NAMUR
执行器与阀门的底部安装标准：
EN ISO 5211，底部自带4或8个内螺纹孔
标准八角安装孔 |
可提供非标连接件，或依照不同阀门安装尺寸订做，不同规格的连接支架和轴套；执行器底部可提供扁圆的安装孔（根据EN ISO 5211）。 |
| 执行标准 |
ATEX II2 GD T6 |
|
| 材 质 |
缸体：铝合金，表面阳极氧化处理
端盖：铝合金，环氧树脂涂层
活塞：铝合金
中轴：铝合金
密封圈：NBR丁腈橡胶
轴承：工程塑料，自润滑
螺栓：不锈钢A2 |
涂层：可按照客户要求或特殊环境按需提供；
中轴：可选不锈钢AISI303，AISI306等不同材质；
可提供全不锈钢材质气动执行器 |
| 环境温度 |
-20℃-+80℃ |
低温型：-40℃-+80℃
高温型：20℃-+160℃ |
| 旋转角度 |
90°，﹢5°—-10°双向可调 |
120°和180°可选，其它另询 |
| 扭 >矩 |
2.5Nm-8000Nm |
更大扭矩按需提供 |
| 气源压力 |
2-8 bar |
其它特殊工况另询 |
| 气源介质 |
过滤空气，水，油等符合DIN ISO 8573-1/class 4 标准 |
其它无腐蚀性的气体或液体 另询 |
工作原理：
双作用：
压缩空气/水/油从气孔4，通过两侧通道分流到执行器两侧外腔室，迫使两活塞从两端端盖位置移至中间，同时带动齿轮中轴C顺时针旋转，使执行器移至0°位置；
压缩空气/水/油从气孔2直接进入执行器内腔室，迫使两活塞从中间移至两端端盖位置，同时带动齿轮中轴C逆时针旋转，使执行器移至90°位置。
在0°和90°位置上，可以通过调节螺栓D来进行﹢5°到-10°范围内的调节，达到正确的角度后，拧紧螺母E。
但双作用操作方法相同。
单作用：
压缩空气/水/油从气孔2直接进入执行器内腔室，迫使两活塞向两端端盖位置移动，同时带动齿轮中轴C逆时针旋转，两端弹簧处于压缩状态，气体从气孔4排出，执行器移至90°位置；
失气时，弹簧的弹力推动两活塞向中间位置移动，同时带动齿轮中轴C顺时针旋转，气体从气孔2排出，执行器移至0°位置。
单作用执行器可以通过选择弹簧的数量获得需要的压力。
如需详细的执行器扭矩表或不同规格型号的产品尺寸图，请进入下载中心或联系我们。
